Rodinné domy > Rodinný dům Sonado:

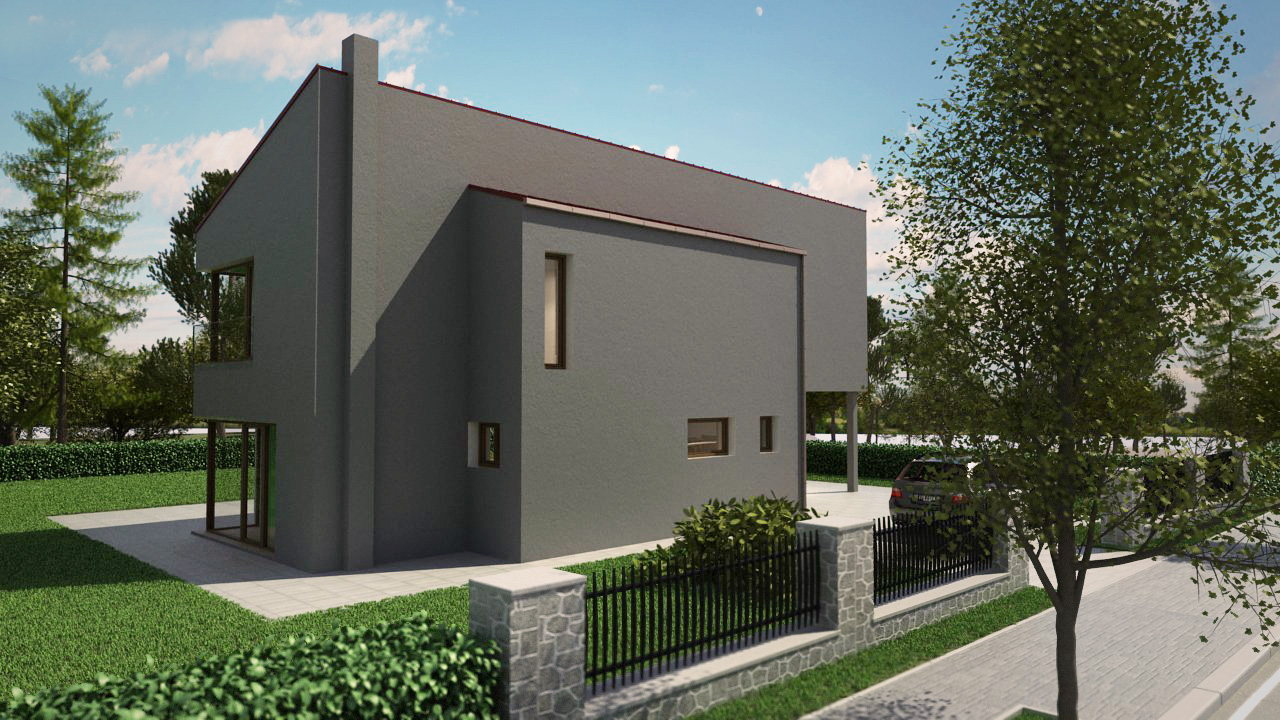

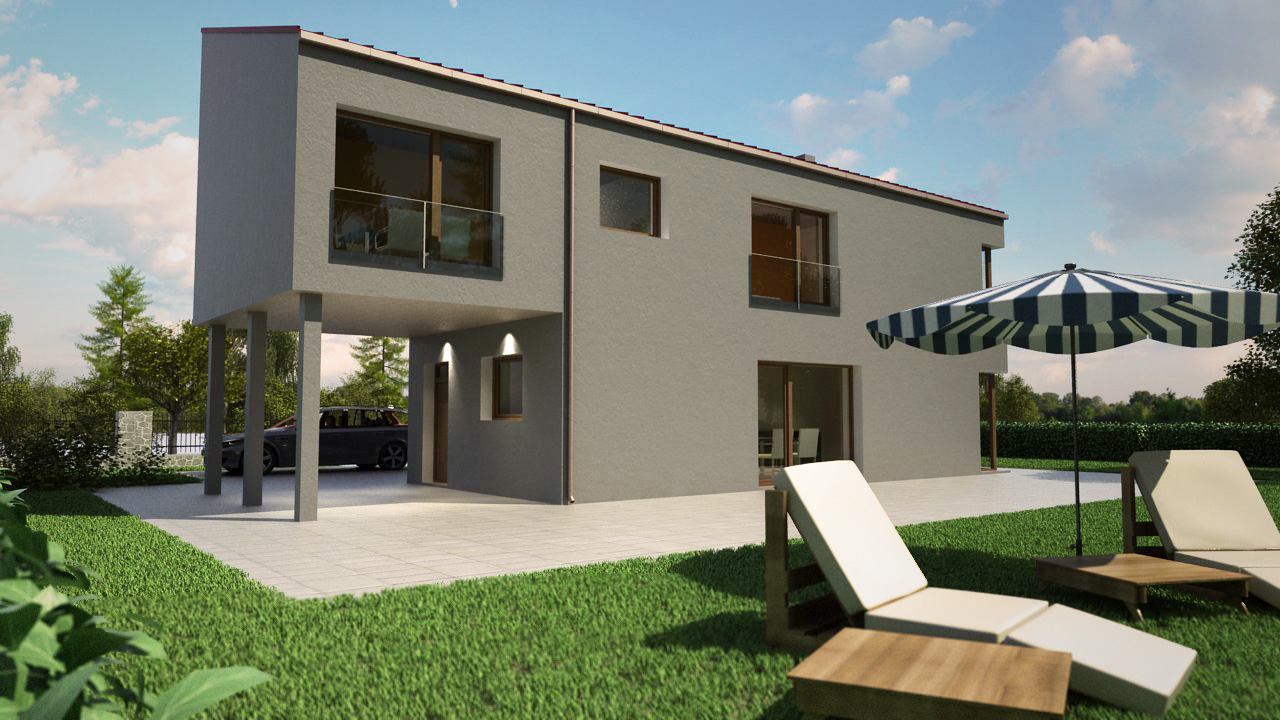

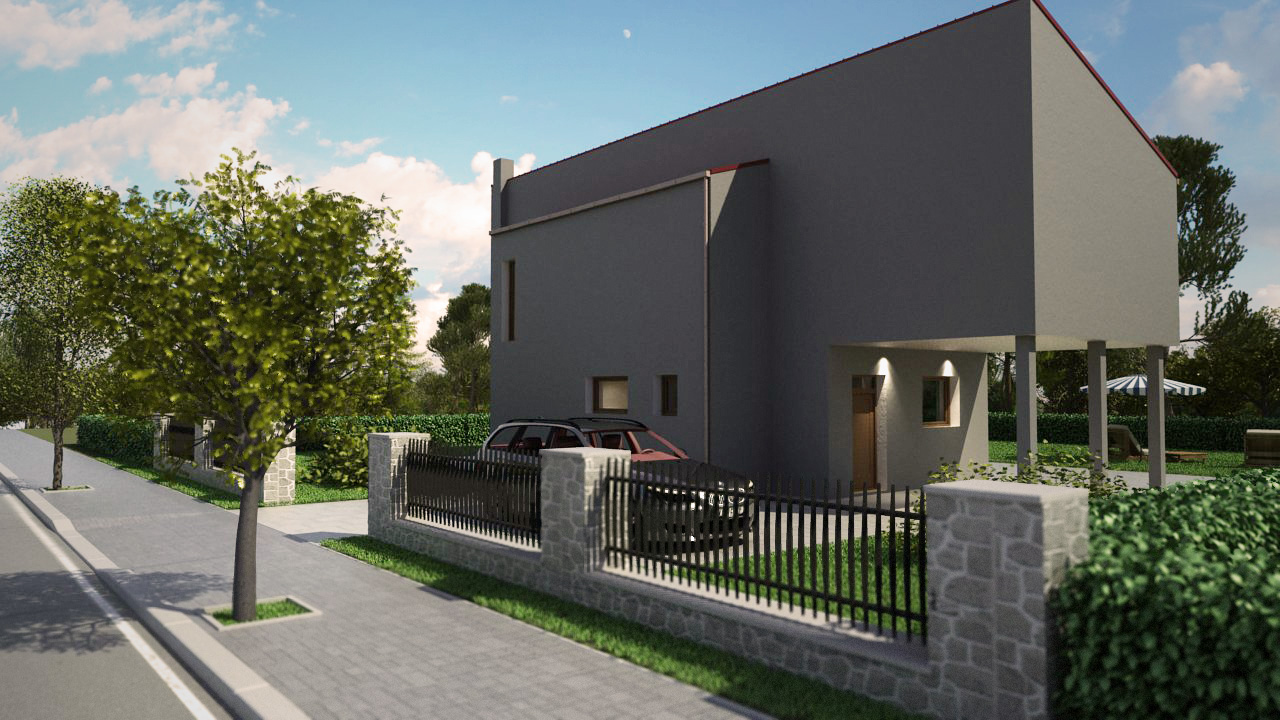

Rodinný dům Sonado je "vysněný" dvoupodlažní dům s důrazem na nízkoenergetický provoz vhodný jak pro městskou tak vesnickou zástavbu. Návrh vznikl v ateliéru Ing. arch. Romana Valkouna společně a na základě zkušeností s přímými uživateli. Jeho individualita Vám nabízí dvoupodlažní rozložení s celkovou plochou podlažní 117m².
Vstup do domu je přes zádveří. Na zádveří navazuje WC s umyvadlem, obytná část s kuchyní včetně spíže a obývacím pokojem. Z obytné části je přístup do místnosti domácích prací s kotlem pro vytápění objektu. Obytná část je orientována francouzskými okny směrem do zahrady. Obývací pokoj a kuchyň s oknem tvoří jeden prostor. V prostoru obývacího pokoje je situován krb. Z obývacího pokoje je schodištěm přístup do nadzemního podlaží. Schodiště je prosvětleno oknem. V nadzemním podlaží je umístěna ložnice, prostorná koupelna a chodba. Na protilehlé straně jsou situovány dva pokoje s okny se sníženým parapetem a šatna.
Typový projekt je možné upravit dle Vašeho přání jak rozměrově tak dispozičně, především je nutné vypracovat konkrétní cenovou nabídku. Uvedená cena za m2 je orientační, vychází z již dostupných realizací a tudíž se může změnit dle požadované specifikace.
Specifikace domu:
- počet místností: 4+1
- zastavěná plocha: 65 m²
- podlahová plocha: 116,97m²
- celková cena: 39 000,-Kč/m2 podlahové plochy, včetně DPH
- projektová dokumentace: zdarma

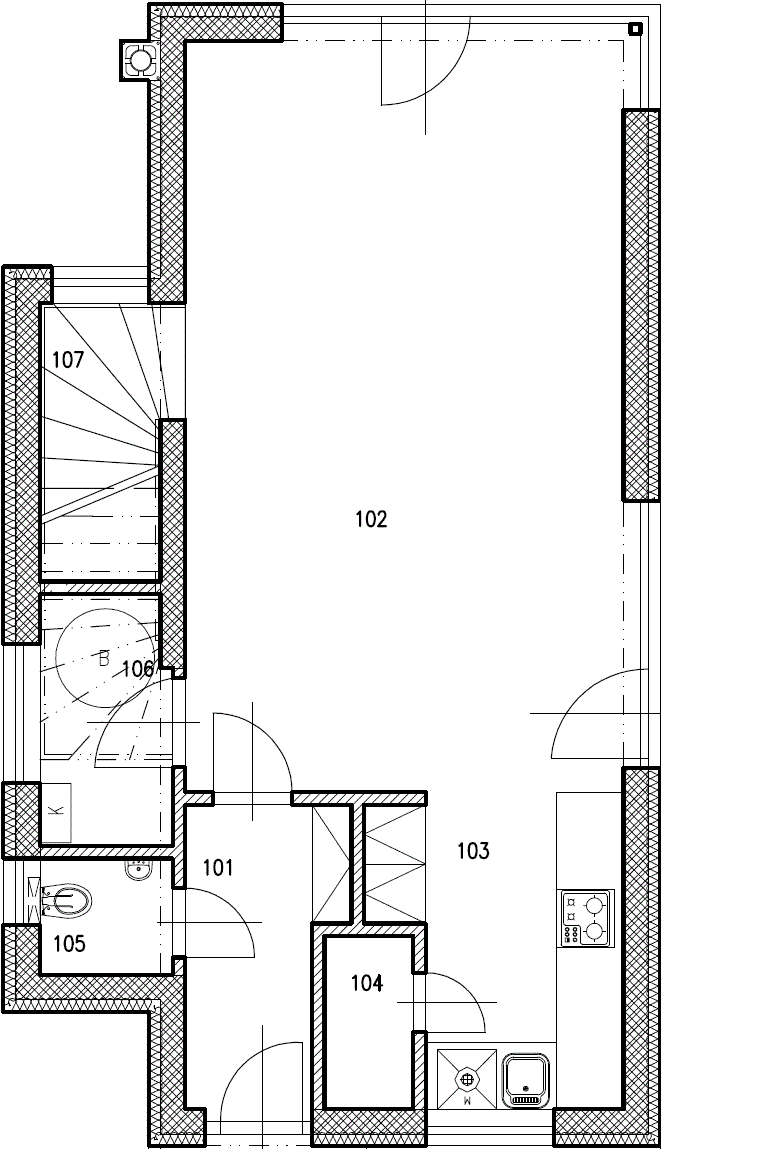

Půdorys 1.NP
číslo místností | označení | plocha m2 |
101 | vstup - zádveří | 4,08 |
102 | obývací pokoj | 28,67 |
103 | kuchyň | 6,75 |
104 | spíž | 1,50 |
105 | WC | 1,48 |
106 | domácí práce | 3,34 |
107 | schodiště | 3,61 |
Plocha podlaží celkem | 49,43 |

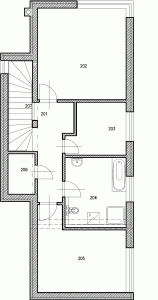

Půdorys 2.NP
číslo místností | označení | plocha m2 |
201 | chodba | 6,86 |
202 | ložnice | 19,51 |
203 | pokoj | 7,01 |
204 | koupelna, WC | 10,50 |
205 | pokoj | 15,26 |
206 | domácí práce | 2,66 |
207 | schodiště | 5,74 |
Plocha podlaží celkem | 67,54 |
Konstrukční řešení
Konstrukční soustava domu je navržena jako podélná zděná s keramickými stropními panely v 1.NP a se sádrokartonovým podhledem v 2.NP. Založení objektu bude provedeno na betonových základových pásech. Krov je navržen z dřevěných vazníků, OSB deska, podstřešní hydroizolace a střešní krytina je falcovaná plechová nebo pálená taška. Na fasádě domu bude provedena kontaktní systémová izolace.
Obvodové a vnitřní stěny
Obvodové a vnitřní nosné stěny jsou navrženy z broušených cihelných bloků 300mm, Pur pěna či tenkovrstvé lepidlo v kombinaci s železobetonovými překlady s možností osazení boxu pro zaomítání jako příprava předokenních žaluzií. Příčky jsou vyzděny z broušených cihelných bloků.
Krov
Krov je navržen z dřevěných vazníků, vnitřního obkladu ze sádrokartonu a s vnější střešní krytinou – pálená taška nebo falcovaná plechová krytina s dřevěným záklopem ( střešní vazníky, OSB desky, hydroizolační pásy pro vodovzdorné podstřeší z SBS modifikovaného asfaltu a střešní krytina).
Klempířské práce
Klempířské prvky objektu jsou kompletně navrženy z Cu, TiZn, nebo Zn.
Úpravy povrchů
Vnitřní stěny jsou opatřeny sádrovou omítkou, stropy v 2.NP jsou obloženy sádrokartonovými deskami upevněnými na dvojitý kovový rošt.
Izolace
Tepelná izolace střešního pláště je tvořena minerální vlnou v min.tloušťce 250mm ukládaná na konstrukci SDK podhledu nebo technologie nástřikem PUR pěny. Tepelná izolace podlahových souvrství je z polystyrenu v min. tloušťce 80mm, soklová část fasády je navržena z polystyrenu v min. tloušťce 100mm a zbylá část fasády je izolována polystyrenem v min. tloušťce 200mm za použití zapouštěcích talířových hmoždinek.
Hydroizolace - jako izolace proti vodě a zemní vlhkosti je navržena izolace z natavovacích asfaltových pásů s hliníkovou skladbou proti radonu, hydroizolace v interiéru může být alternativně tvořena hydroizolačním nátěrem.
Okna a vnější dveře
Kvalitní eurookna s izolačním trojsklem a dvojitým těsněním dosahující tepelné prostupnosti celého okna Uw = 0,7W/(m2.K). V nabídce napojovaná i nenapojovaná varianta. Vchodové bezpečnostní eurodveře s dvojitým těsněním a tepelnou prostupností celých dveří Ud = 0,75W/(m2.K).
Vnitřní dveře
Obložkové interiérové dveře v cenové dostupnosti dle Vašeho rozpočtu.
Obklady
V koupelně a na WC instalovány obklady do výše dveřních zárubní /cca 2 m/, v kuchyni za kuchyňskou linkou.
Dlažby
Keramické dlaždice v kuchyni, koupelně, WC a na chodbě.
Malby
Vnitřní stěny, stropy a podhledy jsou opatřeny dvojitým nátěrem v bílé barvě.
Podlahové krytiny
Plovoucí podlaha v cenové dostupnosti dle Vašeho rozpočtu.
Zařizovací předměty, baterie
V koupelně a na WC jsou tyto zařizovací předměty - umyvadlo, závěsné bílé WC Geberit, vana, umyvadlové a vanové pákové baterie.
Vytápění
Úsporné podlahové vytápění pomocí elektrokotle 9kW nebo odpovídajícího tepelného čerpadla. V koupelně a na WC v kombinaci s elektrickým podlahovým vytápěním pro letní provoz.
Vodoinstalace
Vnitřní rozvody vody jsou provedeny z plastových trubek včetně izolace.
Elektroinstalace
Vnitřní rozvody jsou provedeny měděnými kabely , spínače a zásuvky. TV anténní svod koaxiální, krabička pro anténní zásuvku.Telefonní rozvod do krabičky pro osazení tel. zásuvky.
